一、東風日產器材消防車整車技術指標

　　1、JDF5031TXFQC06/ZN6型器材消防車整車基本參數

　　2、JDF5031TXFQC06/ZN6型器材消防車(整車已通過國家消防裝備質量監督檢驗中心檢測，報告編號：Zb202330416)

　　2.1 車輛特點：

　　2.1.1靈活部署快速出動：體型小，方便部署，可放置各種消防器材。該車可以在普通車位和地下車庫停放，輕便靈活，一旦發生險情，能走街串巷，快速出動，及時將消防器材運送到險情地點，實現“打早滅小”。配備的器材箱能裝載各類所需的消防器材，安裝的爆閃燈及倒伏照明能使車輛在陰雨天、夜間工作，車輛有柴油、雙排(乘員5人)，適用性強，四驅，機動性強。

　　2.1.2品牌技術可靠保障：該車采用鄭州日產皮卡,制造技術成熟可靠，最新國六標準排放;廂體為鋁合金方管骨架及鋁平板外蒙皮結構，廂體有效容積可以達到3000L(內部尺寸：長1780mm×寬1750mm×高1060mm);整車設計科學、合理、精巧、美觀;東風服務站遍布全國各地，售后服務有保障。

　　2.1.3經濟實惠廉價高效：相對于傳統大型消防車，本車成本低、效率高、操作簡便，車內可選裝高壓細水霧滅火裝置，只需2人即可形成戰斗組，既適合專業消防部隊，又適合民間義務消防組織，為政府和企業節約大量成本，既經濟又實用。

　　該型器材消防車內部可以設置平拖、旋轉托、抽拉盒等以便放置各種所需的消防器材!該產品可靈活機動的廣泛用于消防隊、文物局、煙草局、煙廠、鐵路局、檔案館、會展中心、會議中心、物流中心、圖書館、加油站、機場、碼頭等重要防火單位!該裝備使用壽命長、一次投入長期保障!是消防崗位的保護神器!

　　3.主要設備參數

　　3.1倒伏照明燈(型號：YZH0.4-1.8CA)12V

　　倒伏式升降照明燈具備仰臥、升降、旋轉、照明功能，設備從初始的水平位置起升到90度，上升達到1.8米的高度，通過旋轉云臺水平360度垂直360度旋轉來完成定位照明。

　　倒伏式升降照明燈系列產品可以根據客戶要求，在旋轉云臺上方、兩端燈具部件中間加裝攝像機安裝支架，預留攝像機視頻線及其控制線，滿足攝像功能。攝像機水平旋轉定位角度360度，垂直定位角度360度，復位位置可選擇設備倒下后燈具鏡面向前或向下兩種復位狀態(出廠前設定)。伏式升降照明燈采用大功率LED照明光源燈具光效高、壽命長、耗電省、防震的特點。倒伏式升降照明燈折疊復位后具有100Km/h的抗風能力(底板6顆螺絲固定)。規格參數如下：

　　系統工作電壓：DC12V

　　燈具工作電壓：DC12V

　　燈具工作電流：≤10A

　　旋轉工作電流：≤2 A(max)

　　水平旋轉角度：360°

　　垂直旋轉角度：360°

　　水平、垂直旋轉速度：4r/min

　　設備工作環境溫度：-30°～55°

　　燈具控制方式：兩只燈具分別控制(功能選項)

　　燈光照射效果：泛光、聚光、聚泛光可選

　　控制方式：有線和無線控制(頂裝攝像機聚焦、變焦、RS485軟件控制)

　　遙控距離：≥10米，

　　伸縮高度選擇：1800(mm)

　　升降工作動力：電動(長時間使用不下滑)

　　3.2 行李架

　　行李架采用鋁平板及鋁方管焊接而成，固定在駕駛室頂部支架上。

　　車頂行李架的作用有：

　　1、裝載汽車的行李。

　　2、起到一定的裝飾和美觀作用。

　　3、擴充車內的有限空間，為出行提供更多的便捷。

　　3.3 強光照明燈

　　強光照明燈固定在行李架頂部，共有4個,每個40W具有穿透力強、防潮防爆等優點。

　　3.4器材箱

　　廂體采用鋁合金方管焊接、表面粘貼鋁平板，箱體強度大，裝載能力強。內部可以設置平拖、旋轉托、抽拉盒等以便放置各種所需的消防器材。也可用鋁合金型材搭設置物架，兩側各一個卷簾門，尾部上掀門，頂部左右各安裝兩個全紅頻閃燈，后頂部安裝高位制動燈、后示廓燈等，設置后爬梯，可以到廂體頂部。

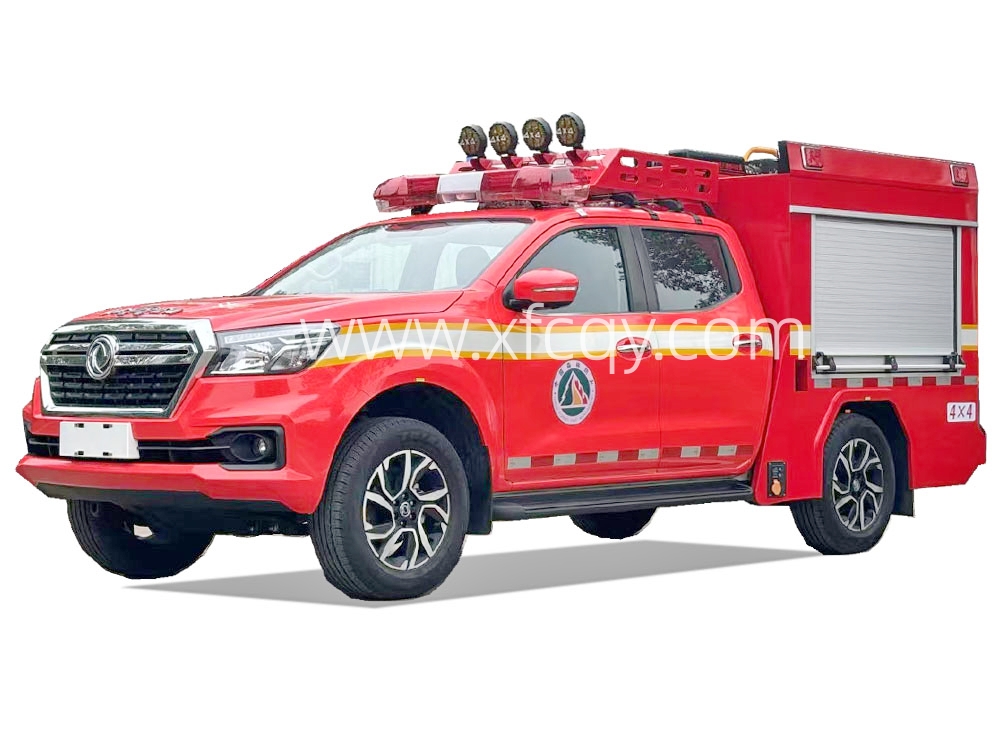

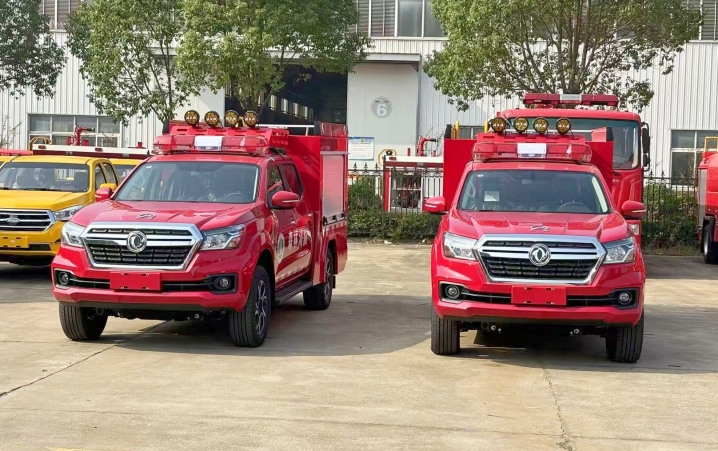

　　4.實物圖片：

　　正左側正右側

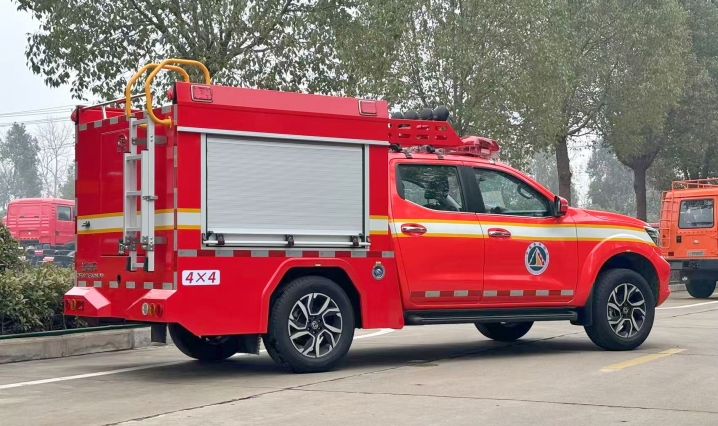

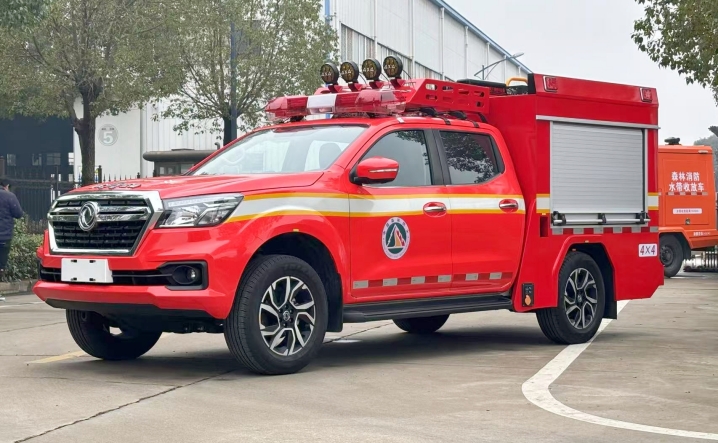

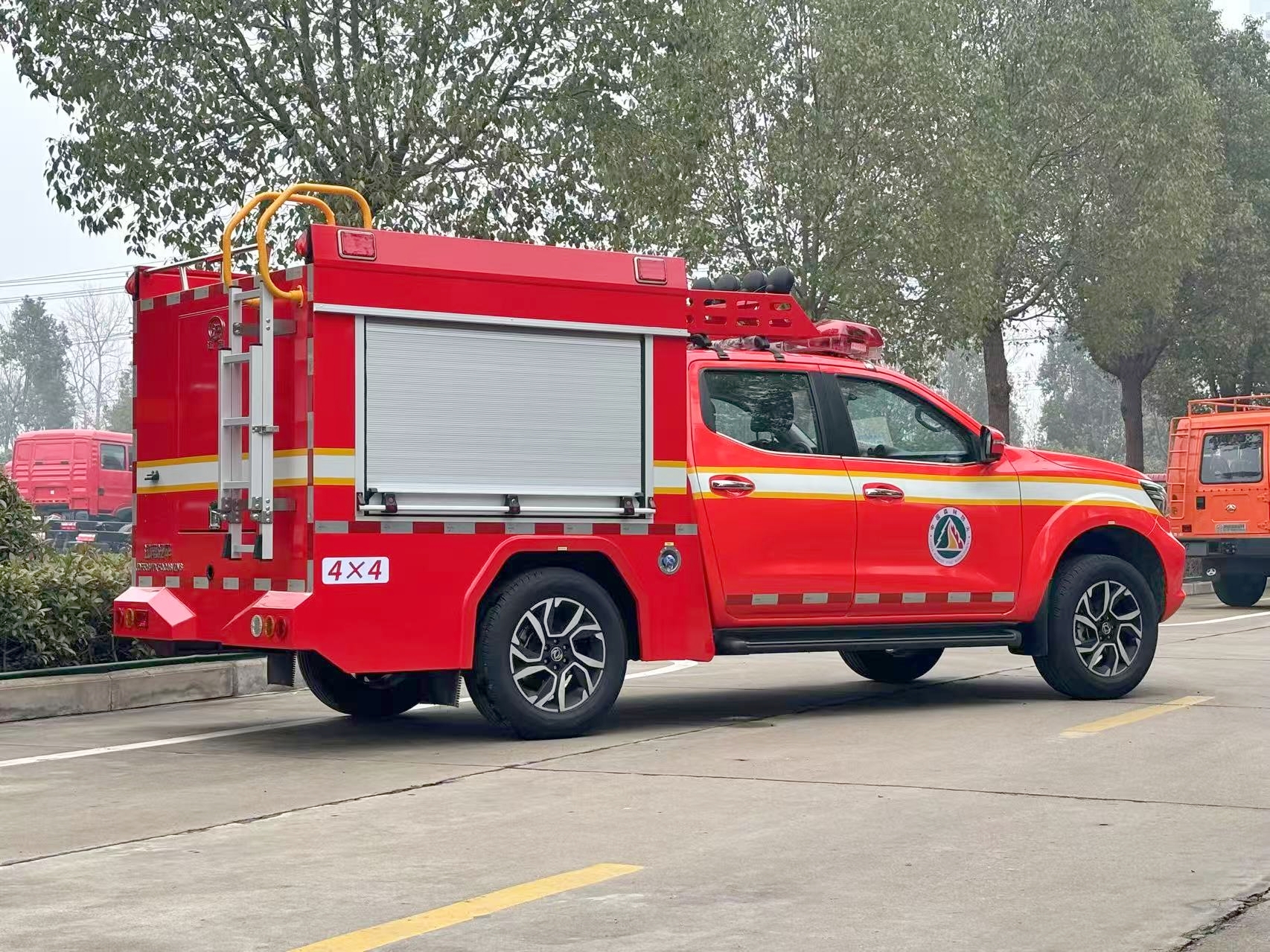

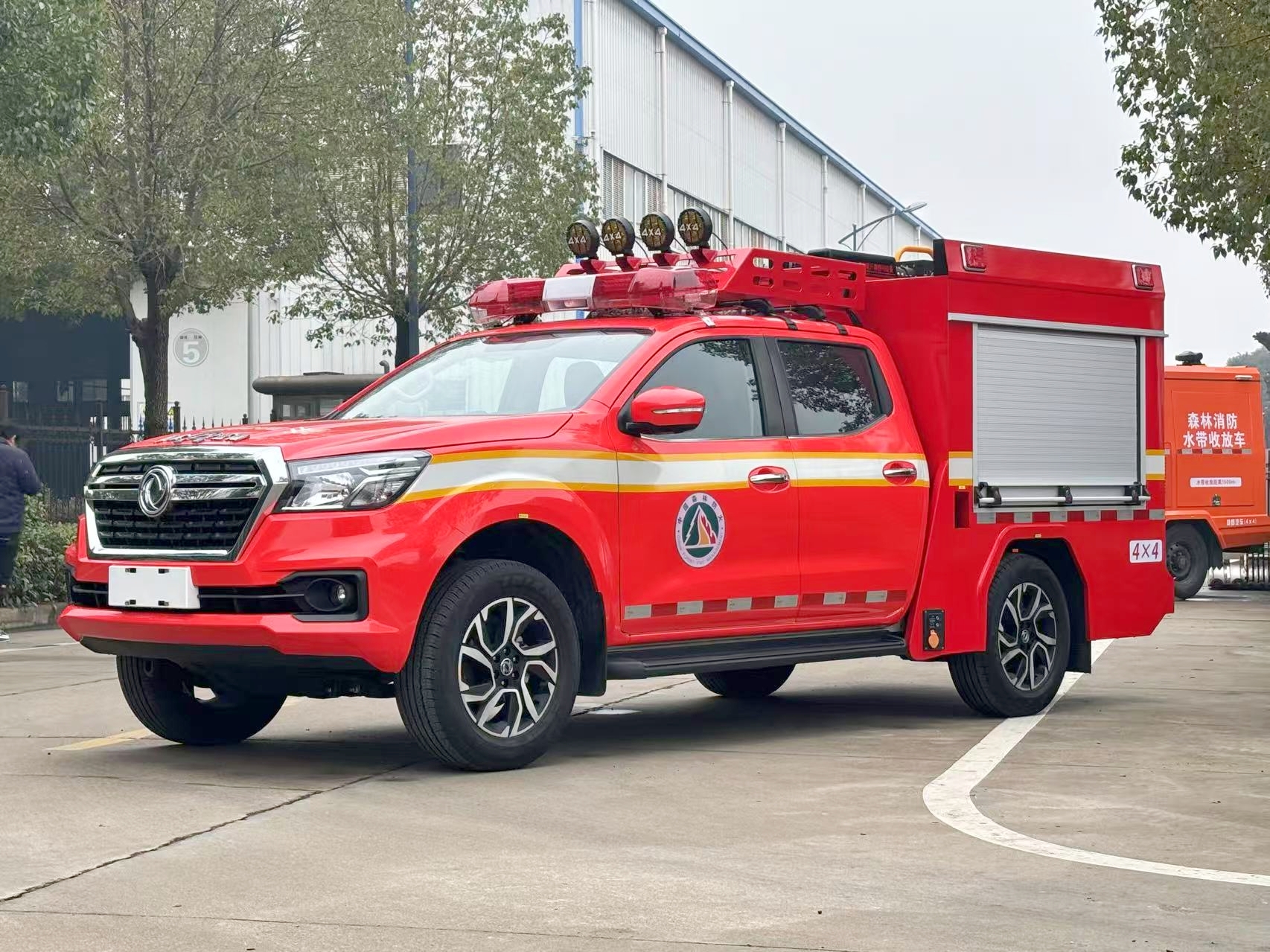

　　右前45° 左后45°

　　制式標識：按照消防單位的制式標準要求和涂裝規范，配備相關的長排

　　警燈、頻閃警示燈、場地照明燈、標志圖案等，整車更威武壯碩，辨識度更高。

　　二、東風日產器材消防車總體設計

　　1、設計原則

　　1.1先進性與實用性相結合。本系統設計采用先進成熟的技術，在力求先進的同時，充分考慮實用目的，不追求盲目的先進而使成本過高，也不提倡一味實用主義而放棄先進的功能和水平。

　　1.2.可靠性與安全性統一。項目設備的可靠性是項目穩定運行的基礎，整車系統設計的可靠性還反映出系統的安全性，在群眾性活動中，安全是第一重要的要素，應當首先保證。

　　1.3 突出互動體驗效果。充分考慮項目的應急功能特色，在設計過程中，保障應急機動性的前提下，最大限度強化人機工程特性。

　　1.4 突出適用性與可維護性。適用是項目設計的基本目的，增大適用范圍是設計人員的理想，但是不可犧牲日后的可維護性來過分的擴大適用范圍，否則將帶來較高后期維護成本和難度，使整各系統的合理性降低。

　　2、引用標準

　　本項目設計引用的主要標準如下：

　　GB 7258-2017《機動車運行安全技術條件》

　　GB 1589-2004《道路車輛外廓尺寸、軸荷及質量限值》QC/T 484-1999(2005)汽車油漆涂層

　　GB4785汽車和掛車的外部照明和信號裝置的數量、位置和光色GB/T12480客車防雨密封性試驗方法

　　ZB T50 003專用汽車道路試驗方法以及國家規定的其它相關標準規范

　　3、設計依據

　　我公司根據國家相關標準，結合應急保障系統的現狀和實際作戰需要，充分利用車輛的有效空間,合理布置各種裝備器材、專用工具或設備，為

　　在處置突發事件、自然災害事故和等各種應急保障服務。

　　4、改裝原則

　　設計和建設本著“先進、實用、穩定、高效”的原則。

　　5、環境適應性能

　　工作溫度：整車環境適應能力-35～55(℃)

　　海拔高度：平原版海拔2000m以下;(高原版海拔5000m以下)

　　6、密封性能

　　淋雨：滿足淋雨強度為6mm/min的試驗條件下，經淋雨試驗后車內無滲漏水現象。

　　7、可靠性

　　行駛可靠性：符合國標GB7258-2017《機動車運行安全技術條件》規定，平均故障間隔里程不小于2000km。
